产品概述

    本产品完全符合G17467-2010《高压/低压预装式变电站》标准。适用于城市公共配电、路灯用电、工矿企业、市区建筑、住宅、山区、宾馆、公园及工地施工等，可实现环网型和终端型供电方式。
使用环境
◆海拔高度：≤1000m；
◆环境温度：-30℃~+40℃；
◆温度：最高月平均气温+30℃，最高年平均气温+20℃；
◆相对湿度：日平均≤95%，月平均≤90%;
◆防震水平：水平加速度0.4m/s，垂直加速度0.15m/s；
◆安装地点：无剧烈冲击、严重污染和化学腐蚀、无导电尘埃及爆炸危险场所。
◆当不能满足正常使用条件时，请用户与我公司协商解决。
产品结构图特点
◆箱变的基本结构分为“目”字形和“品”字形，箱体骨架采用优质槽钢和角钢焊接而成，具有较高的机械强度，箱体采用铝合金型材制作，具有较好的防腐能力，整体美观的外形经喷漆着色可与周围环境相协调，精心设计的底部起吊装置，给安装运输移动提供了极大的方便。
◆箱变内有独立的高压室、变压器室和低压室，各室照明随门的开启自动打开。高压室内装有高压环网开关设备，可根据用户需要选用压气式/真空式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，有某相熔断器熔断时，负荷开关自动分闸，避免了因缺相运行而引起故障。
◆变压器室采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求，根据用户要求还可采用防凝露的装置，根据用户的要求，可沿轨道能方便地从变压间室两侧从大门进出。箱体材料能防止雨水和污物进入，具备长期户外使用的条件，确保防腐防水，防尘性能，使用寿命长，维护简单，外形美观。
◆变压器可采用干式或油浸式变压器，油浸式变压器可选用有油枕和无油枕全密封的两种。
◆低压室具有低压成套开关设备的总体功能，供用户挑选，任意组合。
◆外壳材料：外壳材料有复合板、不锈钢复合板、覆铝锌板、不锈钢板、金属雕花板。
◆结构特点：高压结构合理紧凑，可选用SF6、FZN57、VHC环网柜，全部具有五方联锁功能。
变压器自然通风和自动通风冷却系可适用干式和油浸式变压器。
◆低压室：可根据用户要求采用多种结构的配电方案，有动力配电，照明配电，无功自动补偿，电能计量等各种功能，装有自动照明系统。

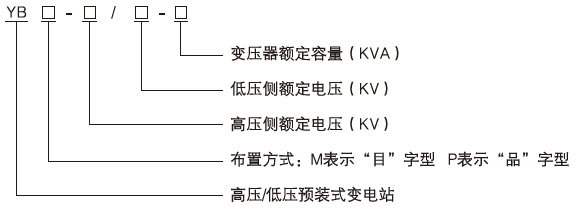

型号说明

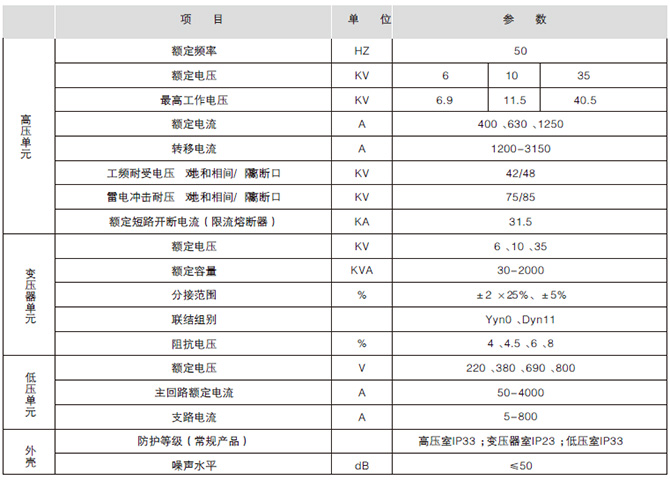

性能参数

产品结构图

结构1

结构2

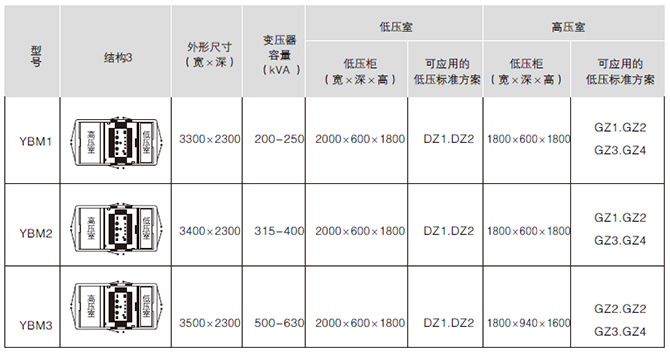

结构3

结构4
