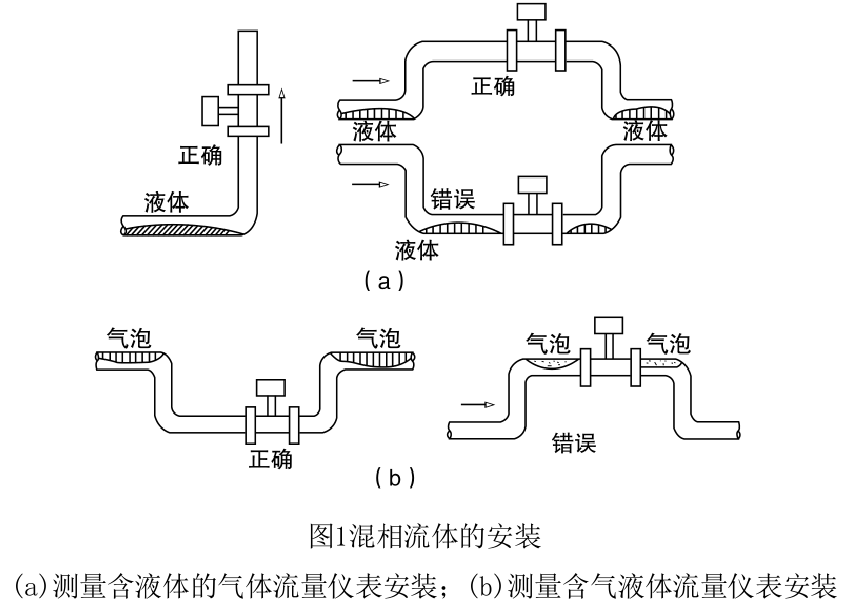

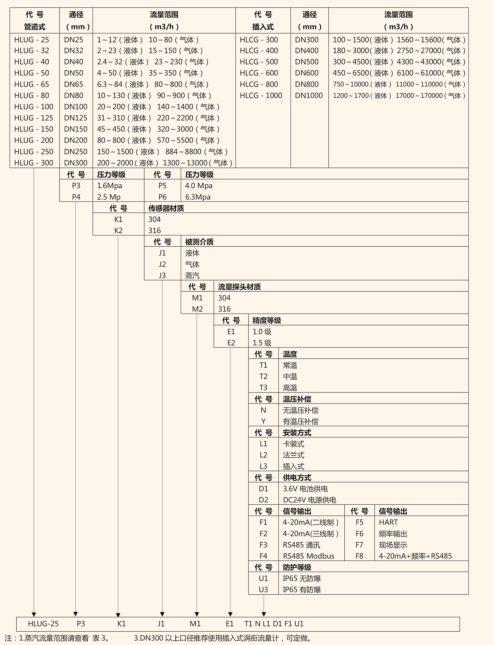

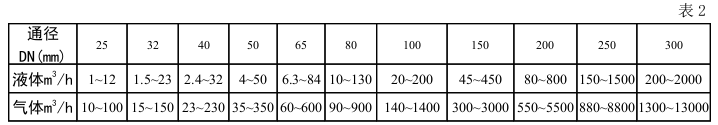

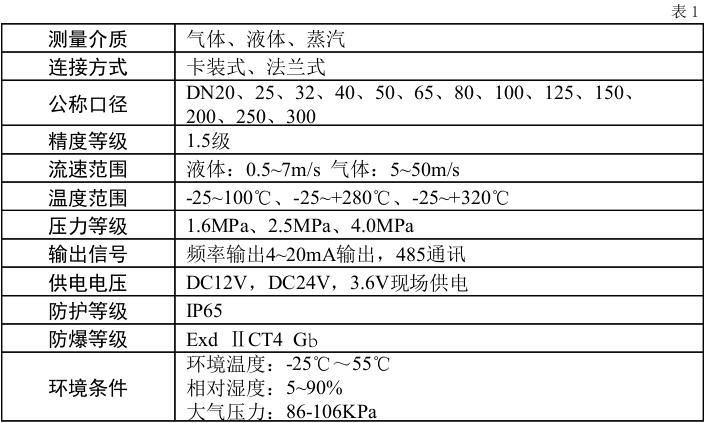

涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此， 对现场管道安装条件应充分重视，遵照生产厂使用说明书的要求执行。涡街流量计可安装在室内或室外。如果安装在地下井里，有水淹的可能，要选用潜 水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止 气泡和液滴的干扰，安装位置要注意，如图1所示。

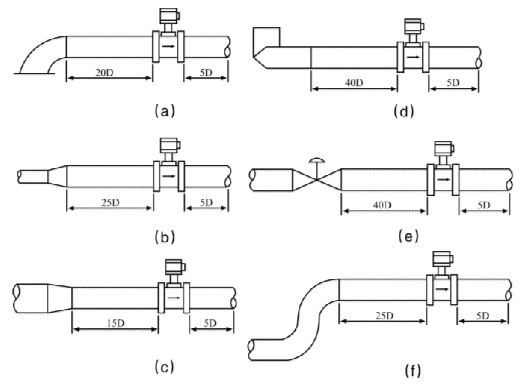

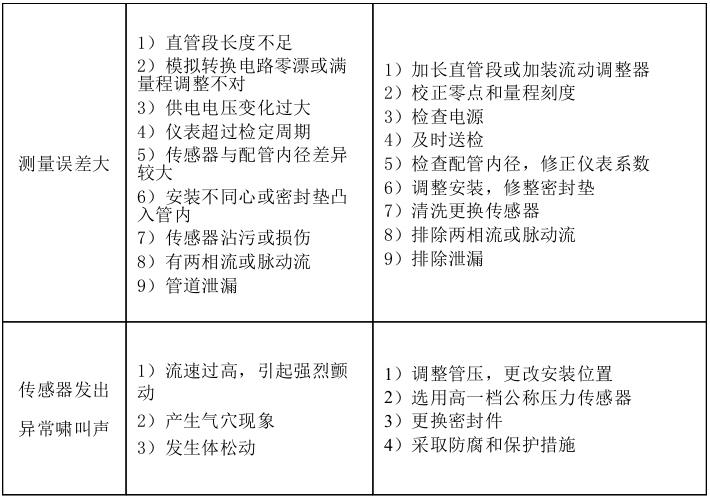

涡街流量计必须保证上、下游直管段有必要的长度，如图2所示。在各种资料中数 据有差异，其原因可能是，旋涡发生体尚未标准化，形状尺寸的差异有多少影响尚待验 证；对各类阻流件必要的直管段长度试验研究尚不够，即还不成熟，对比节流式差压流 量计，这方面工作还处于初始阶段。

图2涡街流量计对下、下游直管长度的要求

（a）一个90°弯头；（b）同心扩管；（c）同心收缩全开阀门；（d）不同平面两个90°弯头；（e）调节阀 半开阀门；（f）同一平面两个90°弯头

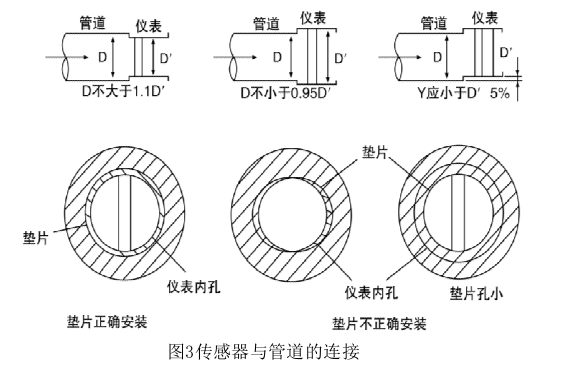

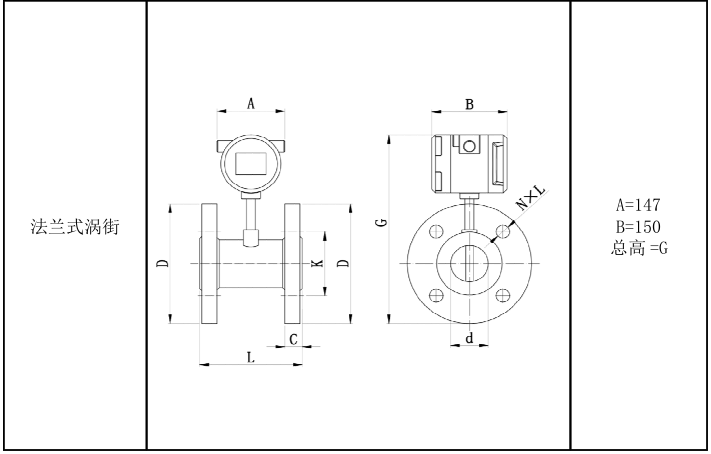

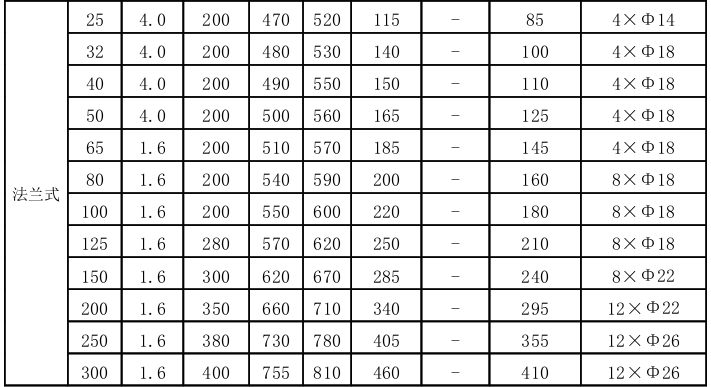

传感器与管道的连接如图3所示。在与管道连接时要注意以下问题。

1）上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：

0.95D≤D′≤1.1D。

2）配管应与传感器同心，同轴度应不小于0.05D′

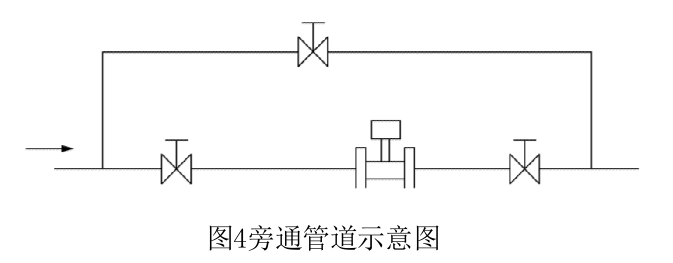

3）密封垫不能凸入管道内，其内径可比传感器内径大1～2mm 4）如需断流检查与清洗传感器，应设置旁通管道如图4所示。

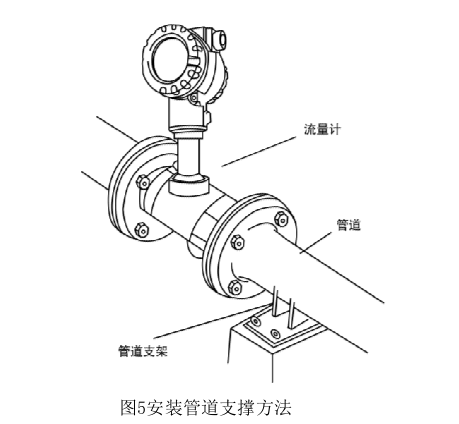

5）外部振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关 注。首先在选择传感器安装场所时尽量注意避开振动源。其次采用弹性软管连接，在 小口径中可以考虑。第三，加装管道支撑物是有效的减振方法，一种管道支撑方法如 图5所示。

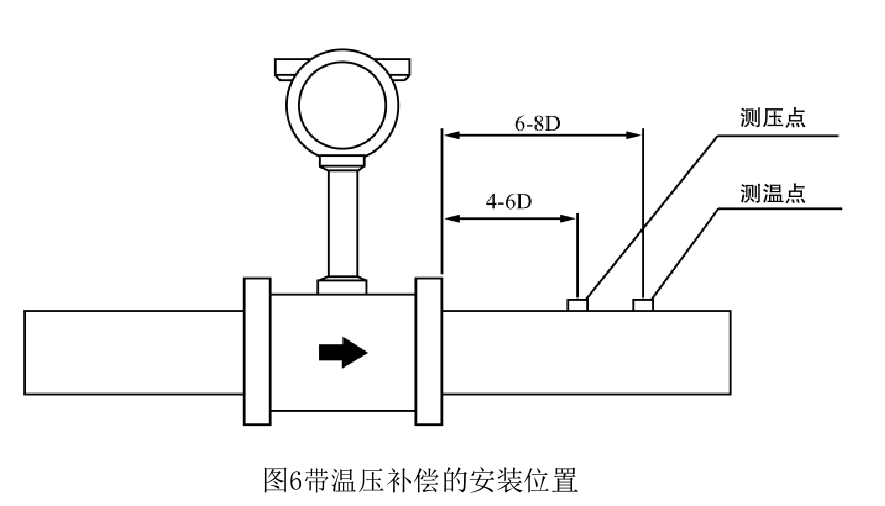

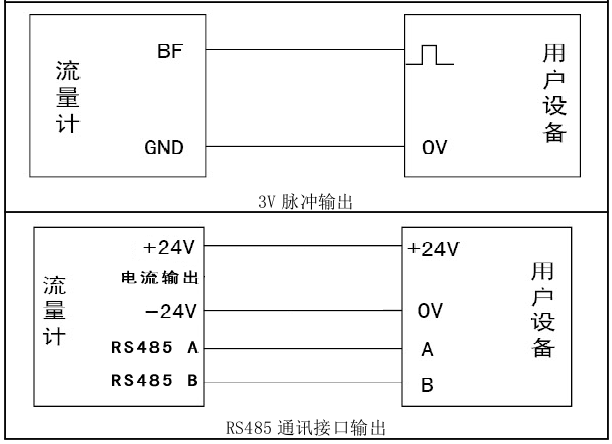

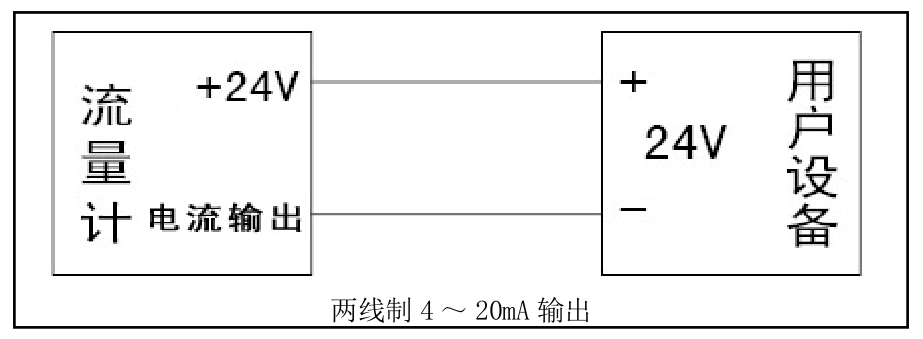

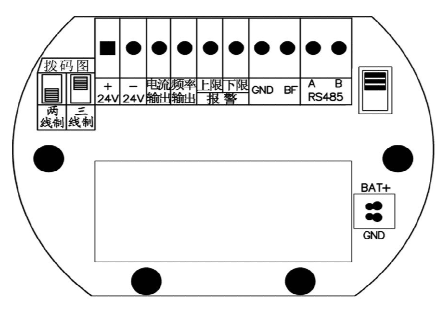

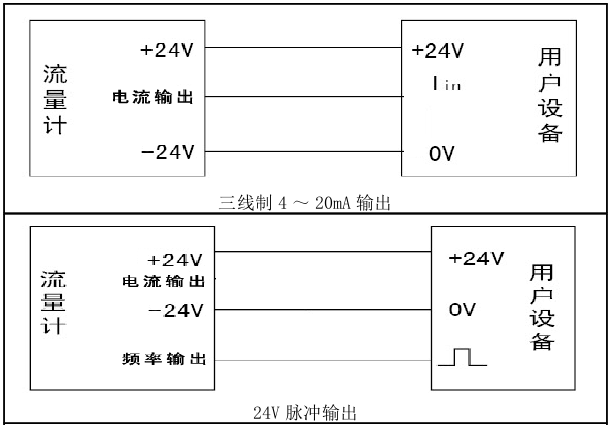

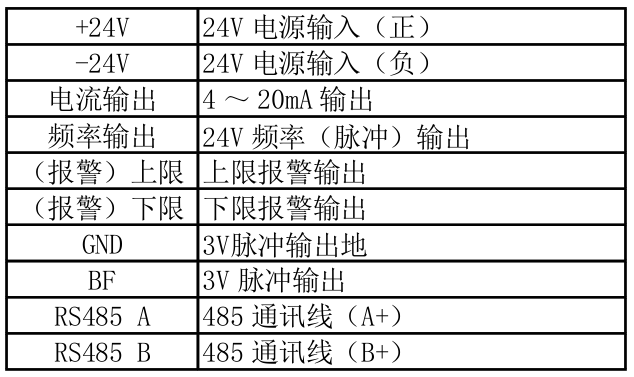

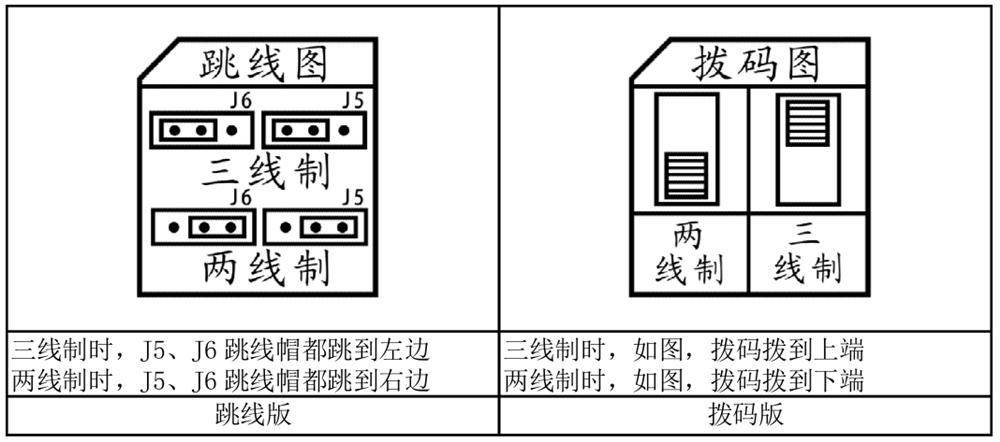

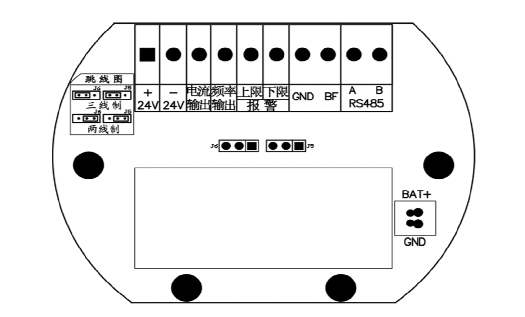

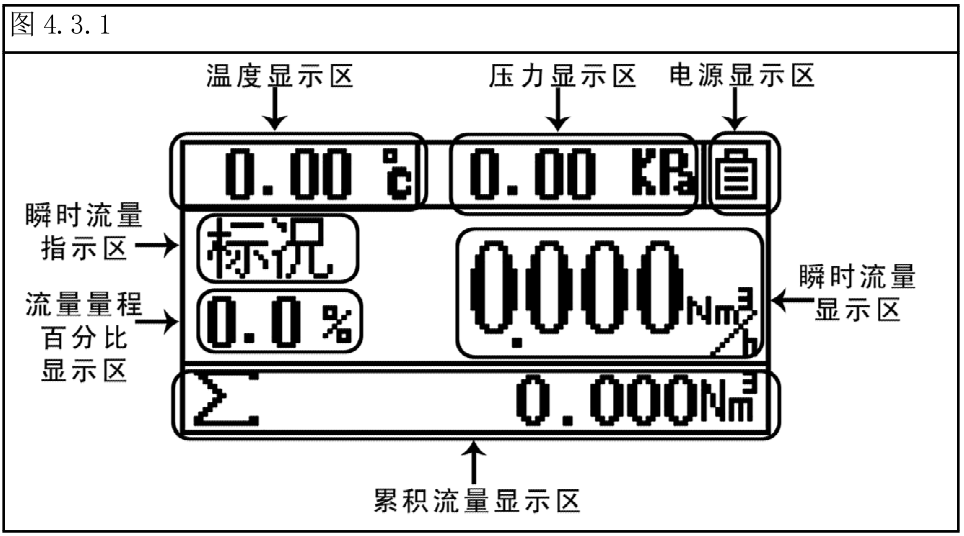

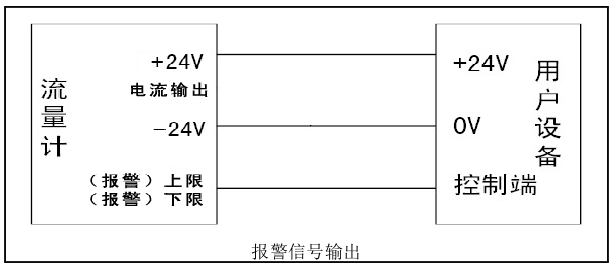

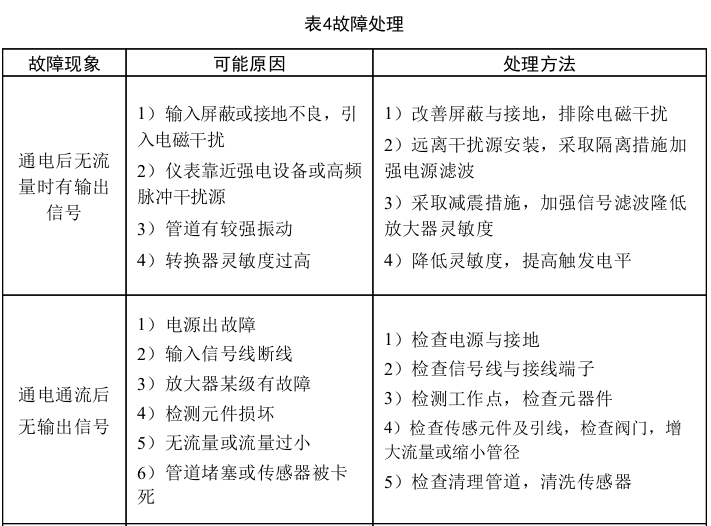

电气安装应注意传感器与转换器之前采用屏蔽电缆或低噪声电缆连接，其距离不应 超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独金属套管保护。应遵 循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转 换器外壳接地点应与传感器“同地”。带温压补偿时安装位置，如图6所示。
