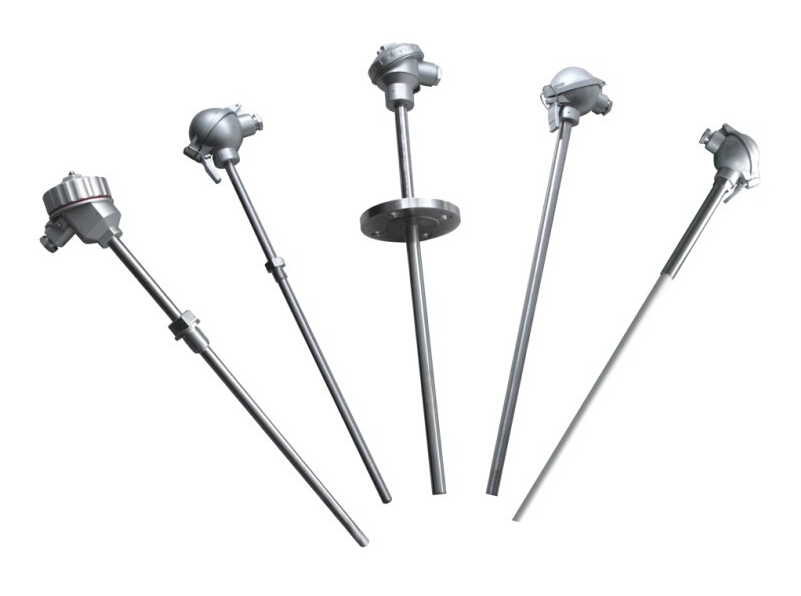

产品名称:装配式热电偶 规格型号: WR系列 产品类别:温度仪表 产品简介:工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
◇ 工作原理 热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。 热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。 装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。 备注：关于本型号具体技术要求（如长度、螺纹或法兰接等）可与公司洽询。
◇测量范围和允许误差
|
热电偶类别 |
代号 |
分度号 |
测量范围℃ |
允许偏差△t℃ |
|
铂铑30—铂铑6 |
WRR |
B |
0～800 |
±1.5℃或±0.25%t |
|
铂铑10—铂 |
WRP |
S |
0～1600 |
±1.5℃或±0.25%t |
|
镍铬－镍硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75%t |
|
镍铬－铜镍 |
WRE |
E |
0～800 |
±2.5℃或±0.75%t |
◇型号表示WR□－□□□
|
W |
温度仪表 |
|
R |
热电偶 |
|
□热电偶材料 |
R）铂铑30－铂铑6 |
|
P）铂铑10－铂 |
|
|
N）镍铬－镍硅 |
|
|
E）镍铬－铜镍 （镍铬－康铜） |
|
|
□安装固定形式 |
1）无固定式装置式 |
|
2）固定螺纹式 |
|
|
3）活动式法兰 |
|
|
4）固定法兰式 |
|
|
5）活动法兰角尺形式 |
|
|
6）固定螺纹锥形 保护管式 |
|
|
□接线盒形式 |
2）防溅式 |
|
3）防水式 |
|
|
4）隔爆式 |
|
|
□设计序号 |
0）ø16mm保护管 |
|
1）ø25mm保护管（双层套管） |
|
|
2）ø16mm高铝质管（单层套管） |
|
|
3）ø20mm高铝质管 |
◇上限温度绝缘电阻热电偶的上限温度绝缘电阻应不小于下表现定：
|
上限温度tm℃ |
试验温度t℃ |
电阻值MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
