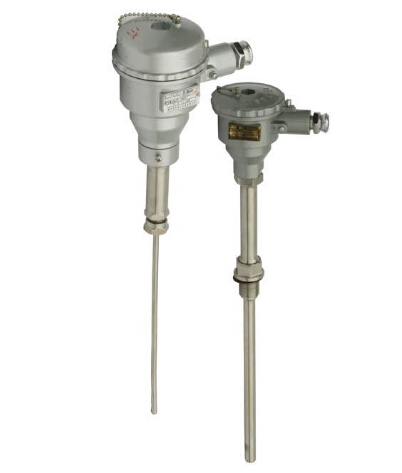

工业用隔爆铂电阻是一种温度传感器。在工业自控系统中应用极广，通过温度传感器，可将 控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易燃、易爆等化学气体、 蒸气，如果使用普通的铂电阻非常 不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本厂生 产的隔爆铂电阻产品适用在d II BT4~d II CT6 温度组别区间内具有爆炸性气体危险的场所内. 本厂生产的隔爆热电偶采用引进元件作感温元件，其技术性能符合 ZBY301-85工业铂电技术 条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求 GB3836.1-83 、 GB3836.2-83 标准。
|
||||||||||||||||||||||||||||||||||
| ◆主要技术指标 | ||||||||||||||||||||||||||||||||||
| 量程规格 | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
| 注：“ t ”为感温元件实测温度****值，双支铂电阻只供应 B 级 | ||||||||||||||||||||||||||||||||||
| 热电阻允许通过电流 | ||||||||||||||||||||||||||||||||||
| 通过铂电阻的测量电流****不超过 5mA 。 | ||||||||||||||||||||||||||||||||||
| 防爆类型和级组 | ||||||||||||||||||||||||||||||||||
| 防爆级组： d II BT4 或 d II CT4 ； d II BT6 或 d II CT6 | ||||||||||||||||||||||||||||||||||
|
外壳防护等级： IP54
|
||||||||||||||||||||||||||||||||||
| 原理结构 | ||||||||||||||||||||||||||||||||||
| 隔爆热电阻和装配式热电阻的结构、原理基本相同，所区别的是，隔爆产品的接线盒（外壳 | ||||||||||||||||||||||||||||||||||
| ）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁 | ||||||||||||||||||||||||||||||||||
| 厚和机械强度，橡胶密封圈的热稳定性符合国家防爆标准。所以，当接线盒内部的爆炸性混合气 | ||||||||||||||||||||||||||||||||||
| 体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散—传爆。 | ||||||||||||||||||||||||||||||||||
| 由于产品采用上述防爆特殊结构，使产品完全符合使用在 d II BT4 至 d II CT6 防爆温度 | ||||||||||||||||||||||||||||||||||
| 组别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。 | ||||||||||||||||||||||||||||||||||
| 电气设备的类别、级别和温度组别说明： | ||||||||||||||||||||||||||||||||||
| 电气设备分为二类： I 类——煤矿井下用电气设备； | ||||||||||||||||||||||||||||||||||
| II 类——工厂用电气设备 | ||||||||||||||||||||||||||||||||||
| 防爆等级 | ||||||||||||||||||||||||||||||||||
| 隔爆热电阻的防爆等级呆板其适用于爆炸性气体混合物****安全间隙分为 A 、 B 、 C 三级。 | ||||||||||||||||||||||||||||||||||
| 温度组别 | ||||||||||||||||||||||||||||||||||
| 隔爆热带内阻的温度组别按其外露部分最高表面温度分为 T1~T6 六组。 | ||||||||||||||||||||||||||||||||||
| 隔爆热电阻的种类和规格 | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
| 隔爆铠装热电阻的种类和规格 | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
